인서트사출 Insert Injection molding
-
기술분류
001012001002
-
이미지
-
설명
인서트 성형은 금속 등의 플라스틱과는 다른 소재(인서트품)를 함께 금형에 삽입하여 일체가 된 성형품을 사출하는 공법이다.플라스틱 단독으로 얻기 어려운 특성을 가진 성형품을 얻을 수 있으며 그 응용분야는 광범위해지고 있다.
제품 유형별 : 생활용품, 전자제품, 자동차용품, 정밀부품 등
제품 파트별 : 정수기, 핸드폰, 핸드폰충전기, 안경, 시계 등
-
동영상
-
과정설명

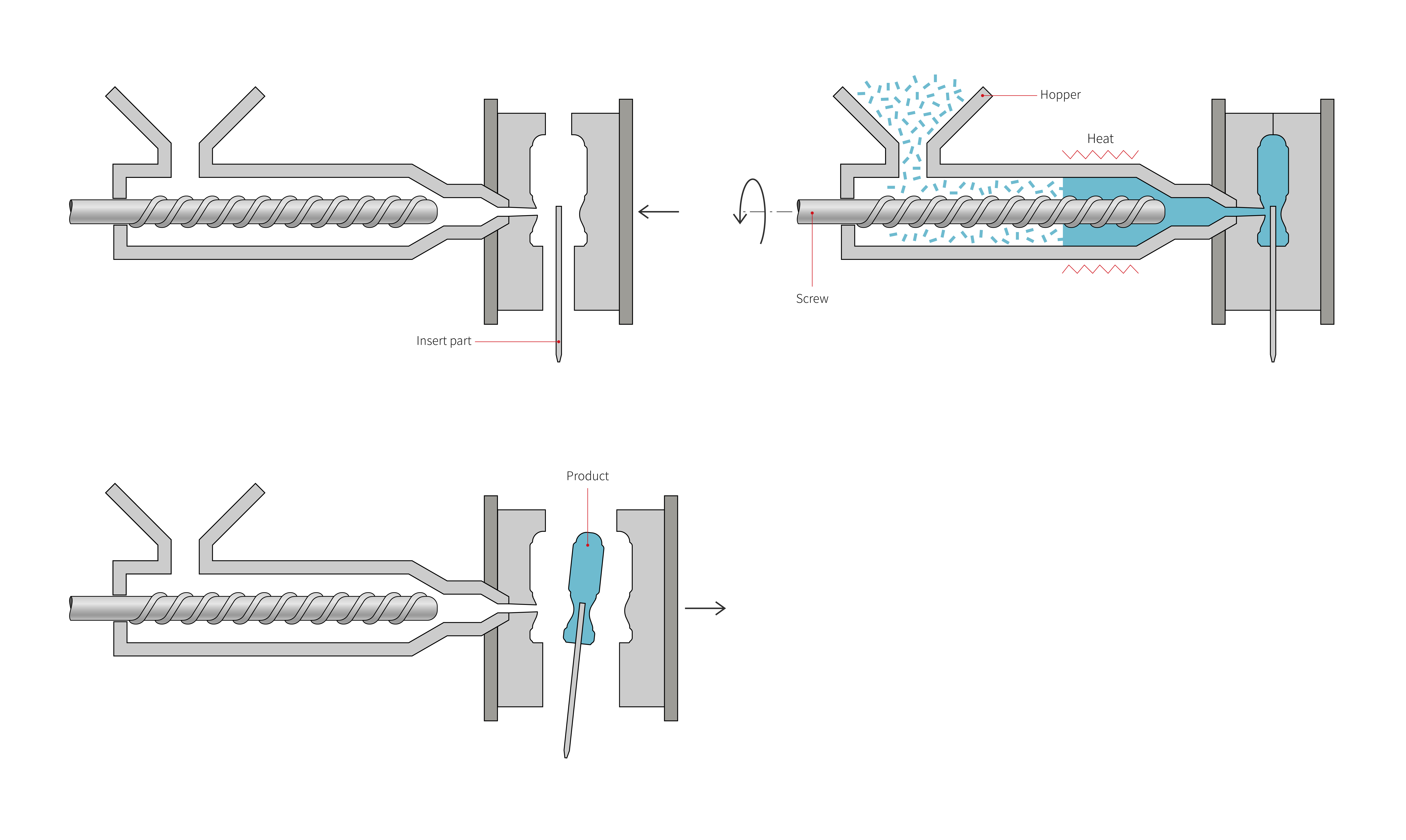

1. 인서트품을 몰드에 끼운다. 2. 금형내부로 용해된 수지를 주입한다. -
기술비고
-
같이 고려할 만한 기술
-
주의사항
-
비고
-
디자인팁
인서트 성형을 사용 할 경우 조립과정과 부자재비용을 줄여 비용을 절감할 수 있으며 부품의 크기와 무게, 접촉불량 등을 줄일 수 있다. 하지만 2가지의 소재를 일체화하는 성형이기에 플라스틱과 인서트품 각각의 성질을 고려하여야 하고 이에따라 일반사출에 비해 금형설계가 까다롭고 금형제작비용이 높다. -
관련기술
이중사출(Double Injection Molding)
관련샘플
적용사례
