다이캐스팅 Die Casting
-
기술분류
001015001
-
이미지
-
설명
금형을 가지고 금속을 주조하는 방법이다. 비교적 융점이 낮은 금속(알루미늄 합금, 마그네슘 합금, 아연 합금 등)의 정밀 주조에 이용된다. 복잡한 형상도 성형이 가능하다. 다이캐스팅에 사용되는 금속 자투리는 재활용이 가능하며, 공정에서 발생하는 환경문제가 적은 편이다. -
동영상
-
과정설명

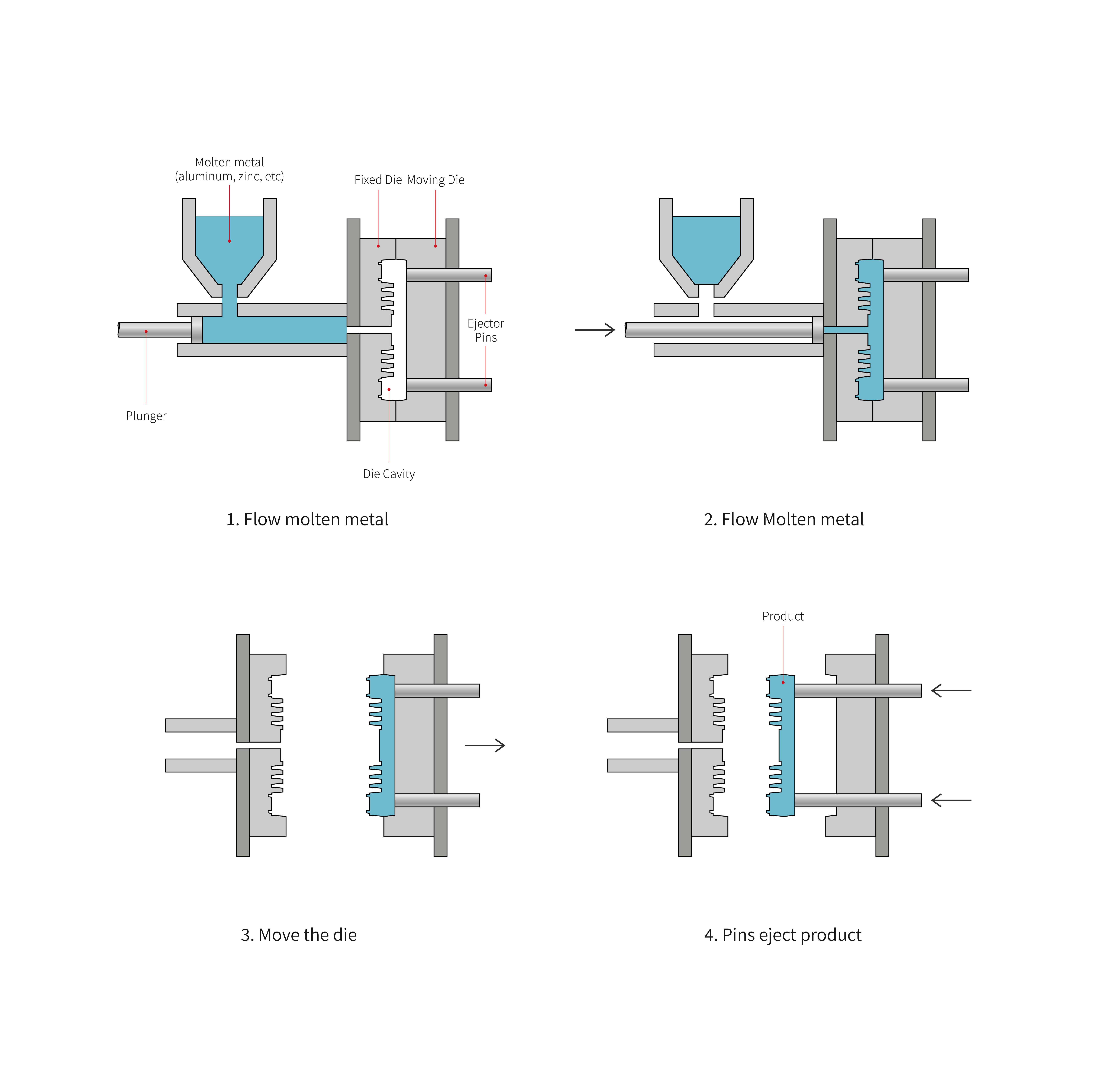

1. 녹은 금속이 높은 압력 하에서 스프루 및 런너를 통해 금속 다이로 주입된다. 2. 금속이 고체가 될 때까지 압력을 유지한다. 3. 다이를 개방하여 부품을 적출한다. -
기술비고
-
같이 고려할 만한 기술
-
주의사항
알루미늄은 철큰 물량일수록 경제적. 알루미늄의 경우 다이(Die)를 닳게하는 성질이 있어 10만개정도의 다이 수명을 가진다. -
비고
물량이 많지 않다면 저렴한 몰드재료로 가능하다. -
디자인팁
알루미늄, 마그네슘, 아연 등이 주로 사용되며 냉간, 열간 2가지 방법이 있다. 얇은 벽 형상과 세부사항 표현이 뛰어나지만 수축공과 기공이 발생할 수 있다. -
관련기술
사형주조(Sand Casting) , 매몰주조(Investment Casting) , 슬립주형(Slip Casting) , 전주(Electro Forming)
관련샘플
적용사례
