매몰주조 Investment casting
-
기술분류
001015003
-
이미지
-
설명
로스트 왁스라고 불렸던 매몰주조는 약 2-3000년전 장신구 등을 만드는데 사용되었다.
특수 주조 방법중 하나로 주형을 왁스나 파라핀으로 만드는 주조이다.
제품과 동일한 모형을 금형을 이용해 왁스로 만들어서 내화성 물질로 도포한 후 가열해 왁스를 녹여내어 주형을 만든다. 이 속이 빈 주형에 액체 금속을 넣어 굳힌 뒤 주형을 제거하여 완성된 제품을 꺼낸다.
변형저항이 큰 고체금속을 저항이 낮은 액체로 용해시켜 만들고자 하는 모양의 주형에 주입, 응고시켜 원하는 모양을 한번에 만들어 낼 수 있다.
제품 유형별 : 항공기 부품, 자동차 부품, 해양선박 부품, 발전설비 부품
제품 파트별 : 엔진, 터빈, 블리스크, 휠, 고온 가스터빈, 조각상, 금속장식품
-
동영상
-

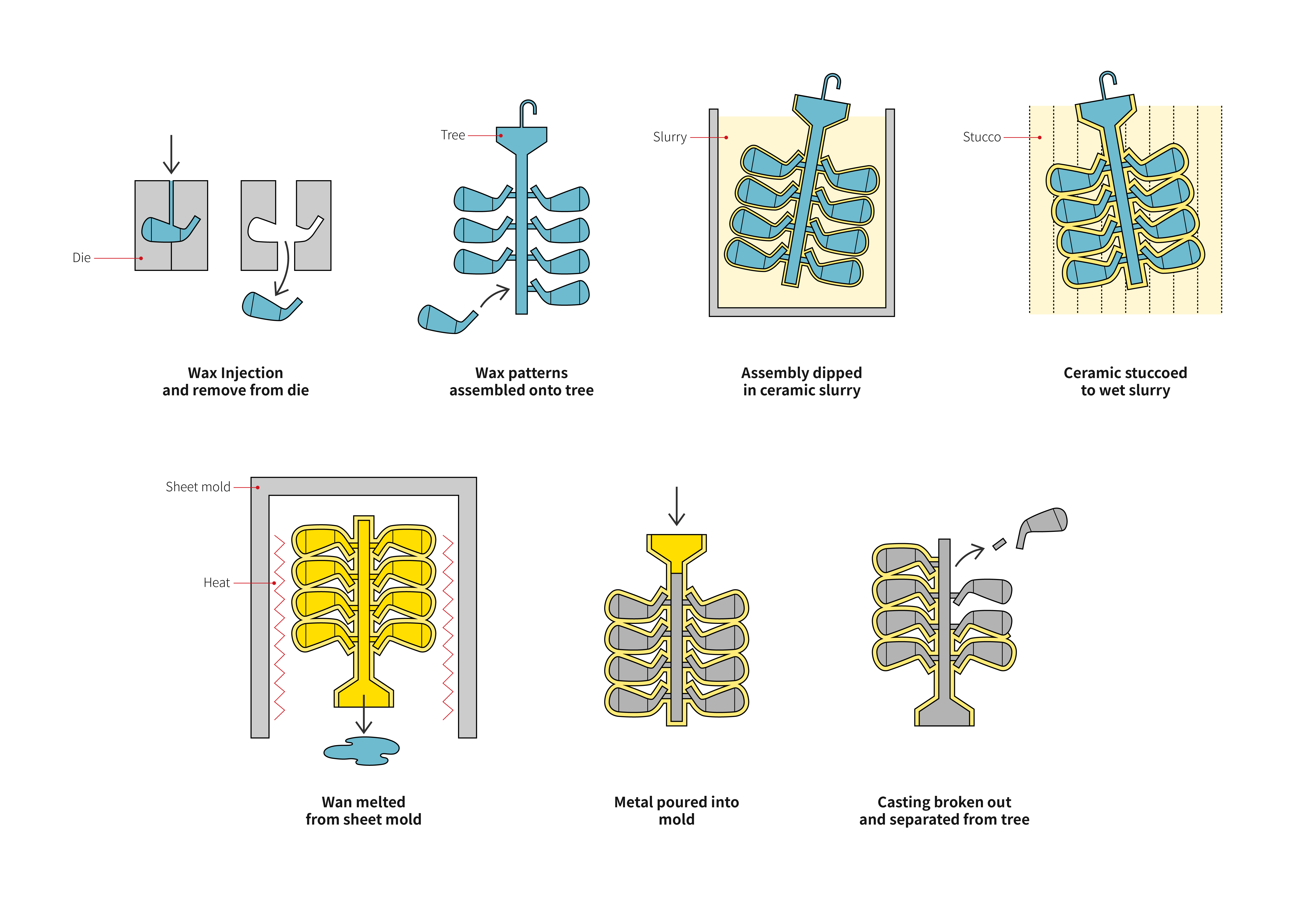

과정설명
1. 금형을 이용해 제품형상과 동일한 왁스모형을 만든다. 2.왁스모형들을 붙여 트리를 만들고 내화성 슬러리와 스타코를 덮어 두께가 있는 주형을 만든다. 3.열을 가해 주형속 왁스를 녹여 빼내고 액체 금속을 넣어 굳힌다. -
기술비고
-
같이 고려할 만한 기술
-
주의사항
-
비고
-
디자인팁
형태에 거의 구애 받지 않아 복잡한 형상과 속이 빈 중공 형상도 가능하다. 형상에 따라 주형을 완전히 채우기 위해 추가작업이 필요할 경우도 있다. 제품 표면이 깨끗하여 후가공이 거의 필요없고 정밀한 치수의 제품을 제작하기에 적합하다. 개발 비용은 저렴하지만 수작업이 많아 노동비용이 많이 들어간다. 자동화 할 경우 개발비용은 높지만 품질관리 및 생산속도가 높아 진다. 생산속도를 올리기위해서는 몰드의 수량을 늘려야 한다. 금속에 사용된다. -
관련기술
다이캐스팅(Die Casting) , 사형주조(Sand Casting) , 슬립주형(Slip Casting) , 전주(Electro Forming)
